精密耐震压力表

YBN150系列精密耐震压力表产品用途:YB150系列精密压力表由测压系统、传动机构、指⽰装置和外壳组成。精密压⼒表的测压弹性元件经特殊⼯艺处理,使精密压⼒表性...
详情

YBN150系列精密耐震压力表

产品用途:

YB150系列精密压力表由测压系统、传动机构、指⽰装置和外壳组成。精密压⼒表的测压弹性元件经特殊⼯艺处理,使精密压⼒表性能稳定可靠,与传动机构配套调试后,能准确的指⽰压力值。精密压⼒表主要⽤来校验⼯业⽤普通压⼒表,精密压⼒表也可在⼯艺现场准确的测量对铜合⾦和合⾦结构钢等材质⽆腐蚀性、⾮结晶、⾮凝固介质的压⼒。


技术参数:

[table id=28 /]

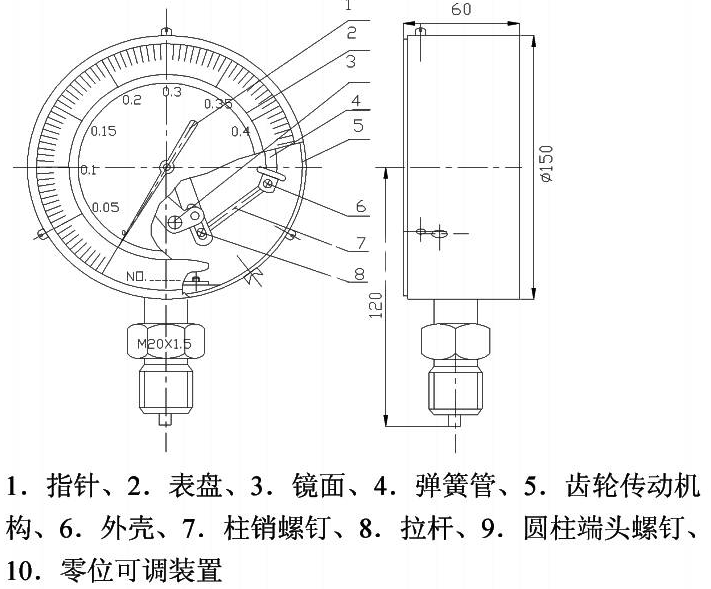

结构及外形尺寸图:

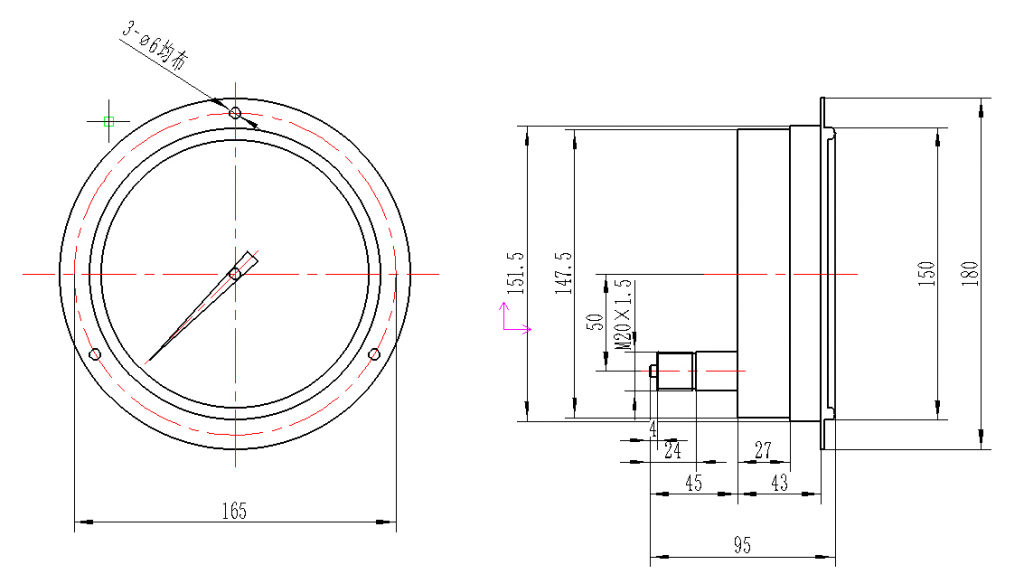

YBN150-ZQ精密耐震压力表

工作原理仪表作用原理是基于被测介质通过接头进入弹簧管时,在介质压力作用下迫使弹簧管自由端产生位移,此位移通过拉杆传至齿轮传动机构放大,并带动指针将被测压力值在表盘上指示出来。
